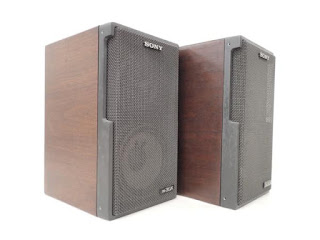

Une de mes enceintes Sony, une ss-3GX datant de fin des années 70 à eu le malheur de faire une chute de 1m de hauteur.
En apparence extérieure, rien à signaler, mais il manquait quelque chose dans le son après cet accident. Plus d'aigus, donc soit un filtre soit le tweeter H.S.
J'ai donc désossé la bête et cherché la cause du problème
Démontage:
Les enceintes se démontent aisément. 4 vis btr pour retirer la grille et j'ai déjà pu avoir une idée du problème.
Le cadre du tweeter est complètement fracturé façon puzzle.
Pour ouvrir l'enceinte, 8 vis à retirer et on accède au câblage et au filtre
Test du filtre:
Ayant deux enceintes, dont une fonctionnant parfaitement, tester le filtre de l'enceinte H.S. va se faire simplement:
- Je démonte les deux enceintes
- Je connecte le filtre de l'enceinte H.S aux haut parleurs de l'enceinte fonctionnelle
J'utilise un générateur de fréquences pour tester, que je connecte à l'entrée du filtre et dont je fais varier la fréquence de 20 à 20000Hz
J'entends bien le son depuis les plus basses fréquences, aux plus hautes. D'abord le haut parleur basse, puis le tweeter qui prend le relais.
Mon filtre n'a donc pas de problème, c'est donc le tweeter qui est cassé.
Test du tweeter:
Après démontage du tweeter on s'aperçoit vite de l'étendue des dégâts.
Les deux fils ont été arrachés du bobinage du tweeter.
J'aurais plutôt tendance à vouloir remplacer le tweeter, mais autant dire que trouver une référence de fin des années 70 s'est juste révélé impossible.
J'ai donc tenté une réparation de la dernière chance, digne d'une opération chirurgicale, car les fils mesurent moins de 0,1mm de diamètre!!
C'est la première fois que je tente ce genre d'opération, et à ma grande surprise, le dôme du tweeter se retire juste en le soulevant délicatement.
Le bobinage en cuivre est solidaire du dôme, il va falloir trouver les deux extrémités du fil et tenter une soudure.
En décollant le rebord de la membrane, on retrouve un petit reste de fil. L'autre extrémité se trouve juste à côté.
3mm seulement pour souder sur un fil de ce diamètre, faut pas se rater.
Si le fil casse plus loin, je suis bon pour tout jeter...
Je prépare l'espace pour souder en relevant la membrane avec du scotch.
Je vais greffer deux longueurs de fil type Kynar, de 0,20mm de diamètre.
Avant de souder, je gratte au scalpel la couche de vernis protectrice sur le fil du haut parleur, très délicatement. Sans cette opération, l'étain n’adhérera pas.
On respire un grand coup, on s'arrête de trembler et on étame le fil au fer à souder...
Puis on brase les deux greffons de fil Kynar...
Et voilà!!
Après avoir recollé le rebord de la membrane, on replace le dôme dans son emplacement.
Réparation du support de tweeter:
Je suis pas un champion de puzzle, mais là il va falloir s'y mettre!
La matière est un genre de bakélite, assez poreuse.
Un test sur un morceau m'a permis de voir que la colle cyanoacrylate fonctionne parfaitement.
Après un léger ponçage et un coup de peinture en bombe, le cerclage est prêt à être remonté.
Dernière opération, on soude les deux fils au bornier et on remonte le tout.
Voilà! Après test, tout fonctionne parfaitement. Elle vont bien durer 30 ans de plus!!
